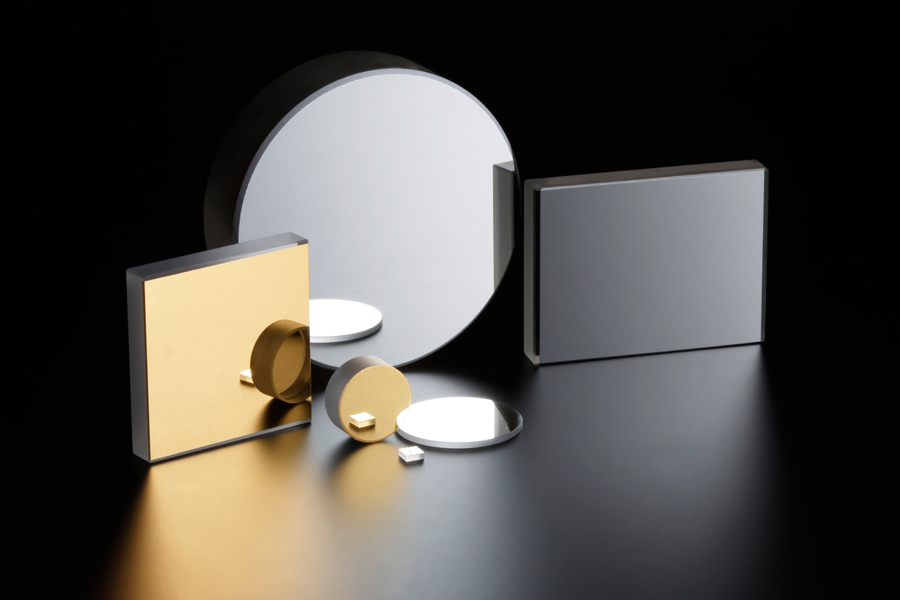

金属膜コートミラー Mirrors
レックスの標準可視光用アルミミラーは、ガラス基板にアルミニウムコーティングを施した上に、酸化防止と保護、または反射率を増大するための誘電体（MgF2）をオーバーコーティングしています。
上記の他に、以下のようなミラーをお手頃な価格にてご用意することが可能です。
- 増反射率オーバーコートの中心波長を紫外（UV）または近赤外（NIR）域にずらしたアルミミラー
- 金属膜ではなく、反射率の非常に高い誘電体多層膜コートを施した高反射ミラー
- 金、銀をコートした金属ミラー
- 合成石英、パイレックスTM、ゼロデュアTM等の基板を用いたミラー
- 金属製の基板（アルミニウム、ステンレスなど）に、金属コートを施した総金属製ミラー
- 凹面ミラー、凸面ミラー、ダイクロイックミラー、他
- 標準品以外の寸法、形状、材質での特注対応
- ミラーへの穴あけ加工や切断加工等の追加工
※コート後の面精度を保証することも可能です。お問合せの際にご指定下さい。
※お客様がお持ちの基板へのコーティングのみの加工も承ります。
| 寸法 +0.0/-0.2mm |
厚さ(t) +0.0/-0.2mm |
基板の 材質 |
面精度 λ=546.1nm |
スクラッチ &ディグ |
製品番号 |
|---|---|---|---|---|---|
| □14 | 0.1(±0.05) | 合成石英 | – | 60-40 | GMP0QR14 |
| □16 | 0.7 | 青板 | 3λ | 60-40 | GMP3BR16 |
| □5 | 1 | 青板 | 3λ | 60-40 | GMP3BR5 |
| □10 | 1 | 青板 | 3λ | 60-40 | GMP3BR10T1 |
| □10 | 2 | 青板 | 3λ | 60-40 | GMP3BR10T2 |
| □12.5 | 1 | 青板 | 3λ | 60-40 | GMP3BR12.5 |
| □20 | 1 | 青板 | 3λ | 60-40 | GMP3BR20 |
| □25 | 1 | 青板 | 3λ | 60-40 | GMP3BR25T1 |
| □25 | 2 | 青板 | 3λ | 60-40 | GMP3BR25T2 |
| □25 | 3 | 青板 | 3λ | 60-40 | GMP3BR25T3 |
| □50 | 2 | 青板 | 3λ | 60-40 | GMP3BR50T2 |
| □50 | 3 | 青板 | 3λ | 60-40 | GMP3BR50T3 |
| 4×6 | 0.5 | 青板 | 3λ | 60-40 | GMP3BR4X6 |
| 8×13 | 1 | 合成石英 | 3λ | 60-40 | GMP3QR8X13 |
| 10×15 | 2 | 青板 | 3λ | 60-40 | GMP3BR10X15 |
| 25×35 | 3 | 青板 | 3λ | 60-40 | GMP3BR25X35 |
| 30×40 | 3 | 青板 | 3λ | 60-40 | GMP3BR30X40 |
| 40×50 | 3 | 青板 | 3λ | 60-40 | GMP3BR40X50 |
| φ5 | 1 | 青板 | 3λ | 60-40 | GMP3BC5 |
| φ6.4 | 1 | 青板 | 3λ | 60-40 | GMP3BC6.4 |
| φ10 | 1 | 青板 | 3λ | 60-40 | GMP3BC10 |
| φ12.5 | 1 | 青板 | 3λ | 60-40 | GMP3BC12.5 |
| φ25 | 1 | 青板 | 3λ | 60-40 | GMP3BC25 |
| φ50 | 3 | 青板 | 3λ | 60-40 | GMP3BC50 |
| □50 | 5 | BK7 | λ | 40-20 | GMP1BR50 |
| φ30 | 5 | BK7 | λ | 40-20 | GMP1BC30 |
| □10 | 5 | BK7 | λ/4 | 40-20 | GMP4BR10 |
| □12.5 | 5 | BK7 | λ/4 | 40-20 | GMP4BR12.5 |
| □25 | 5 | BK7 | λ/4 | 40-20 | GMP4BR25 |
| □50 | 8 | BK7 | λ/4 | 40-20 | GMP4BR50 |
| φ10 | 5 | BK7 | λ/4 | 40-20 | GMP4BC10 |
| φ25 | 5 | BK7 | λ/4 | 40-20 | GMP4BC25 |
| φ30 | 5 | BK7 | λ/4 | 40-20 | GMP4BC30 |
| φ50 | 10 | BK7 | λ/4 | 40-20 | GMP4BC50 |
| □10 | 5 | BK7 | λ/10 | 40-20 | GMP10BR10 |
| □12.5 | 5 | BK7 | λ/10 | 40-20 | GMP10BR12.5 |
| □25 | 5 | BK7 | λ/10 | 40-20 | GMP10BR25 |
| □50 | 8 | BK7 | λ/10 | 40-20 | GMP10BR50 |
| φ10 | 5 | BK7 | λ/10 | 40-20 | GMP10BC10 |
| φ12.5 | 5 | BK7 | λ/10 | 40-20 | GMP10BC12.5 |
| φ25 | 5 | BK7 | λ/10 | 40-20 | GMP10BC25 |
| φ30 | 5 | BK7 | λ/10 | 40-20 | GMP10BC30 |
| φ50 | 10 | BK7 | λ/10 | 40-20 | GMP10BC50 |
| φ30 | 5 | BK7 | λ/20 | 40-20 | GMP20BC30 |
※面精度は、コート前の基板面精度
製品番号がピンク色の製品は、在庫があります。その他の製品も、納期をお問合せください。
